前言

目前，GH4169合金已普遍用于航空航天、船舶、汽車制造、石油裝備等重要加工制造領域。鎳基高溫合 金是 以鎳為基體，在高溫高壓條件下仍然具有良好綜合性能的合金。因其優良的抗氧化和抗腐蝕性，以及高 溫下 保持高強度的性能，使其成為目前應用最廣泛的高溫合金［1］。它在650℃以下的屈服強度居變形高溫 合金 的首位，具有良好的抗疲勞、耐腐蝕性能及良好的加工性能和長期組織穩定性，能夠用于制造各種形狀 復雜 的零部件［2］。

近年來，許多學者針對高溫合金GH4169銑削過程中的振動規律進行了大量的研究。如針對薄壁工件的強 迫振 動響應，建立了圓角立銑刀，基于力學方法、試驗?zāi)B(tài)分析方法、直接時域求解方法，得出了薄壁結構 受切 削力激勵產生的強迫振動響應［3］；為獲得更加精確的高速銑削鈦合金表面粗糙度預測模型，采集銑 削過 程加速度振動信號，分析銑削系統的振動特性對表面粗糙度的影響［4］；銑削參數的確定方面，在已 知銑 削過程中的動態位移和動態切削力的前提下，建立了薄壁件側銑工藝系統的動力學模型和薄壁件再生顫 振系 統的傳遞函數，為穩定的切削參數的確定提供了參考［5］；針對高溫合金GH4169進行高速銑削正交試 驗， 通過極差分析法研究銑削速度、銑削深度、每齒進給量對加工材料表面粗糙度的影響程度［6］；通過 正交 試驗研究切削速度、銑削深度、銑削寬度、每齒進給量對表面粗糙度的影響，采用極差分析和方差分析 確定 最小表面粗糙度的最佳參數組合［7］。

為了提高工件的加工精度和表面質量，本文作者以高溫合金GH4169為研究對象，用加速度傳感器對信號 進行 測量，對振動幅度進行分析。研究其變化規律及變化原因，同時對比同一組參數下振動與切削力之間存 在的 對應關系，為GH4169銑削參數的合理選擇提供參考依據。

1、銑削振動試驗系統的建立

在理論分析的基礎上，建立了一套銑削振動測試系統，研究高溫合金在銑削過程中各種工藝參數對加工 振動 的影響，并以此為基礎進行研究，以獲得更好的高溫合金GH4169銑削工藝參數。

1.1 試驗工件及銑刀

試驗采用的工件材料為鎳基高溫合金GH4169，已經過時效處理，工件為100mm×60mm×55mm的長方體。 試驗 刀具材料采用硬質合金ＫＣ725Ｍ，刀片是后角11°的正方形硬質合金ＳＰＥＲ150408ＥＮＧＢ刀具。

1.2 試驗設備

銑削試驗所使用的加工設備是ＸＡ5032立式升降臺銑床。行程700mm×255mm×370mm，工作臺面尺寸 320mm× 1250mm，主軸轉速30～1500r/min，主軸電動機功率7.5KW。

1.3 測量儀器

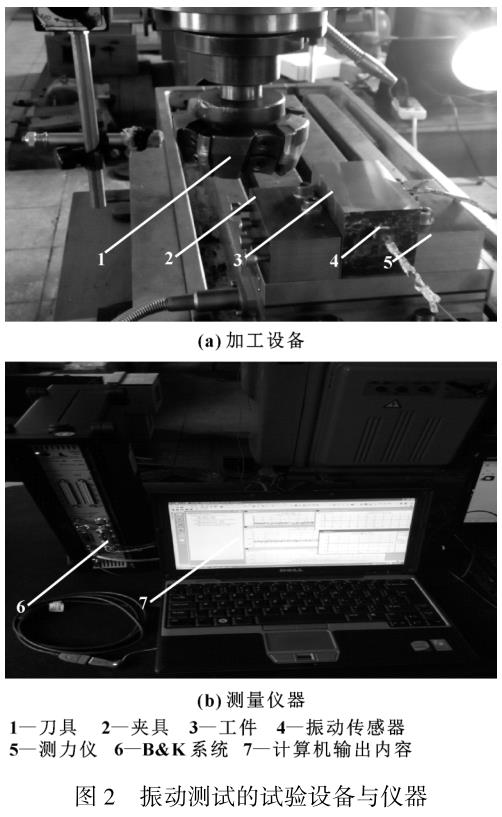

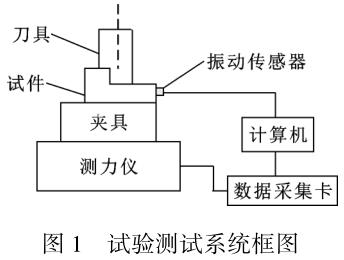

測量所用的儀器主要由4508Ｂ001型加速度傳感器、Brüｅｌ＆Ｋｊ?ｒ振動與噪聲分析儀和Ｄｅｌｌ計 算 機構成，為滿足銑削加工振動試驗研究的要求，搭建了如圖1所示的銑削試驗平臺。振動測試的試驗設 備與儀器如圖2所示。試驗中將加速度傳感器貼到工件上，通過測量振動的加速度電壓信號反映振動的速度 和振 幅信號。傳感器接收到的振動信號通過電流放大器和數據采集卡進行運算、分析后，顯示測量結果并保存。

設計試驗時考慮到需分析切削力與振動之間的關系，切削力試驗與振動試驗采用相同的切削參數，因為 在裝 夾工件時，工件的底面與機床床身的接觸也在ｚ方向，可以近似看作是剛性的全約束連接，在ｚ方向上所產 生的振動可以忽略不計。測量時只采集了ｘ、ｙ2個方向的振動數據，因此，試驗中將加速度傳感器僅安裝在工件的ｘ方向與ｙ方向。

2、試驗方案設計

在銑削高溫合金GH4169過程中，不同的銑削參數對工件振動影響也不一樣，為了研究銑削參數的變化對 工件 振動的影響規律，設計了單因素試驗，研究不同銑削參數對工件振動的影響規律，并結合表面粗糙度的 變化 情況進行綜合分析。

研究切削速度對振動的影響，選擇進給速度v_f為150mm/min，軸向切深a_p為0.8mm，徑向切深a_e為20mm， 切削 速度v_c分別為18.84、47.10、994.20、149.15、298.30m/min；研究進給速度對振動的影響，選擇切削 速度 v_c為94.20m/min，軸向切深a_p為0.8mm，徑向切深a_e為20ｍｍ，進給速度v_f分別為60、95、150、190、 235mm/min；研究軸向切深對振動的影響，選擇切削速度v_c為94.20m/min，徑向切深a_e為20mm，進給速 度v_f為150mm/min，軸向切深a_p分別為0.2、0.4、0.6、0.8、1.0mm。

3、試驗結果與分析

在已建立的試驗平臺基礎上，根據選定的銑削參數，對銑削過程中ｘ、ｙ方向的振動數據進行測量，并 對提 取的數據進行分析，研究在切削速度、進給速度、軸向切深單一參數改變的情況下，工件的振動特性。

3.1 切削速度對振動的影響

在硬質合金刀具銑削高溫合金GH4169的加工過程中，切削速度對振動幅值的影響如圖3所示。從圖中可 以看出，從總體上看，在ｘ方向上的振幅比ｙ方向的振幅小，振幅并不是隨著切削速度的變化呈線性變化， 且ｘ 、ｙ2個方向上的變化趨勢相反。當切削速度小于150mm/min時，ｘ方向上振動幅值隨著切削速度的增加而逐漸增加，而后ｘ方向振幅開始減小；當切削速度小于150mm/min時，ｙ方向上振動幅 值隨 著切削速度的增加呈現出大致反比線性的減小，而后突然急劇增大。

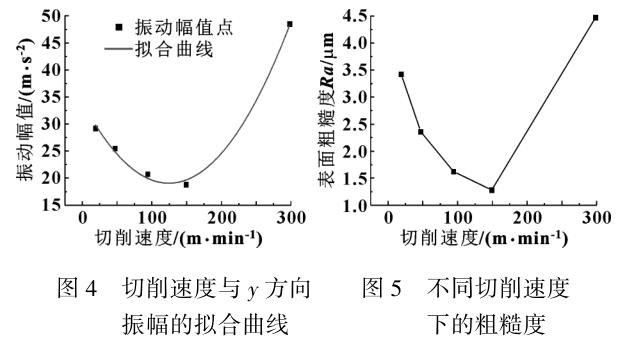

將銑削速度與ｙ方向振幅進行多項式擬合，得到擬合曲線如圖4所示，經求解得到擬合曲線方程為ｙ＝ 9.709 ×10^－4ｘ²－0.2418ｘ＋34.094曲線的相關系數Ｒ1達到0.9923，可以將該曲線作為實際加工中速度與 振幅 的關系曲線來研究。該擬合曲線的對稱軸為ｘ＝124.64，因此由擬合曲線得到的振幅最小值出現在切削 速度 v_c＝124.64m/min時，與試驗數值吻合。圖5為不同切削速度下測得的表面粗糙度曲線，結果顯示粗糙度 的變 化與振動幅值變化趨勢相同。通常情況下，銑削過程的精加工過程中，對于表面粗糙度的要求是R_a在 1.25～ 2.5μｍ之間。

因此，經擬合曲線及粗糙度的對比得出切削速度vc在40.09～206.49m/min范圍內時，表面粗糙度R_a小于 2.5 μｍ。因此，在試驗加工條件下，要達到精加工的要求，需控制振動幅值在25.96ｍ/s²以內。

3.2 進給速度對振動的影響

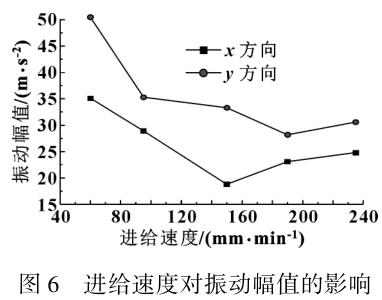

在硬質合金刀具銑削高溫合金GH4169的加工過程中，進給速度對振動的影響如圖6所示。從圖中可以看 出， 其振動幅值隨著進給速度的增加而逐漸減小，在ｘ方向上的振幅始終比ｙ方向的振幅小。當進給速度較 小時 ，切削振動隨著進給速度的增加而減小，但其減小的速率較大，當進給速度較大時，隨著進給速度的增 加， 切削振動的幅值變化很小，并且在進給速度達到一定值時，在ｘ方向上的振幅還有緩慢上升的趨勢。在 切削 振動試驗過程中采取的進給方向是ｘ方向且是全齒切削，所以切削過程中ｘ方向上的分力是最小的，夾 緊力 作用在ｘ方向上的2個表面，因此在ｘ方向上的夾緊力較大，幾乎屬于剛性連接，所以很難產生振動。 而ｙ 方向上所具有的夾緊力僅僅是靠夾具與工件之間的摩擦力，從而導致了ｙ方向的振幅大于ｘ方向的振幅 。

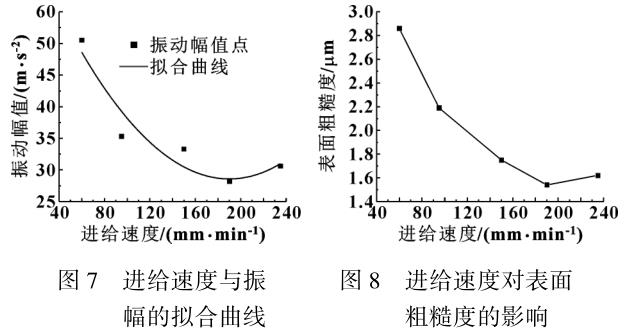

在進給速度的單因素試驗中，ｙ方向的振動幅值大于ｘ方向，通過試驗測量的數據點對進給速度與振幅 的關 系進行曲線擬合，擬合曲線的相關系數Ｒ2為0.9109，結果如圖7所示。經求解得到擬合曲線方程為ｙ＝0.0012ｘ²－0.4504ｘ＋71.363擬合曲線與試驗數據點相關性較高，通過擬合曲線得到的估算值與 實際 值之間的偏差較小。為保證加工后表面質量達到精加工要求，需測量不同進給速度下得到的表面粗糙度 ，不 同進給速度下表面粗糙度如圖8所示。為保證表面粗糙度R_a小于2.5μｍ，利用擬合曲線得到的振動幅值 為 42.9ｍ/s²，對應的進給速度約為83mm/min，在實際精加工過程中，需要控制進給速度在83mm/min以上 。

3.3 軸向切深對振動的影響

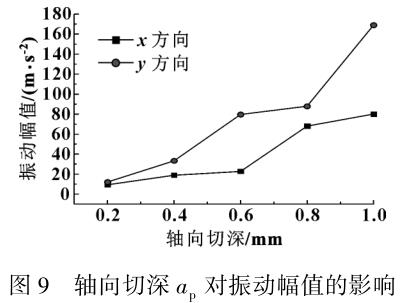

在用硬質合金刀具銑削高溫合金GH4169時，軸向切削深度對振動幅值的影響，如圖9所示，可見振動隨 著軸 向切削深度的增加而增加，在ｙ方向上的振幅始終比ｘ方向的振幅大。

隨著軸向切深a_p的增加，ｙ方向切削振動并不呈現線性增加趨勢，當軸向切削深度較小時，軸向切削振 動隨 著切削深度的增加而增加，但其增長較慢，當軸向切削深度較大時，隨著軸向切削深度的增加，切削振 動的 幅值增長速率加快，并且在軸向切深達到0.9mm時，振幅迅速增大。

隨著軸向切深的改變，ｙ方向振幅總是大于ｘ方向振幅。因此，研究軸向切深與振動幅值的關系時，主 要考 慮與ｙ方向的振幅關系。將軸向切深與振幅進行多項式擬合，得到的曲線如圖10所示。曲線的相關系數 Ｒ3 達到0.9075，可以將該曲線作為實際加工中速度與振幅的關系曲線來研究。經求解得到擬合曲線方程為 ｙ＝ 83.428ｘ²－4.9742ｘ＋6.608為保證加工后表面質量達到精加工要求，需測量 不同軸向切深下得到的表面粗糙度，結果如圖11所示。為保證表面粗糙度R_a小于2.5μｍ，利用擬合曲 線得 到當軸向切深為0.797mm時R_a達到2.5μｍ，對應的幅值為66.941ｍ/s²。因此，在實際精加工過程中， 需 要控制軸向切深在0.797mm以下，振幅控制在66.941ｍ/s²以下可以保證精加工的表面質量。

4、結論

（1）通過對GH4169高溫合金銑削加工進行一系列的試驗發現，用硬質合金刀具銑削高溫合金GH4169時 ，在 ｘ方向上的振幅總體比ｙ方向的振幅小，在ｘ方向上的切削分力是最小的。

（2）工件在加工過程中的振動劇烈程度和切削速度、進給速度、軸向切深有緊密的聯系。振動幅度隨 著切 削速度的逐漸增加呈現先減小后增大的變化趨勢；隨著進給速度的增大，振動幅度逐漸減小，隨著軸向 切深 的增加，振動幅度逐漸增大。

（3）為滿足表面粗糙度R_a在1.25～2.5μｍ之間的要求，在GH4169高溫合金銑削過程中的最優切削 參數v_c為40.09～206.49m/min，v_f為80mm/min、a_p小于0.797mm。在此切削參數下可以有效減小振動強 度， 實現刀具較長耐用周期，使刀具具有很好的經濟性，降低生產成本。
